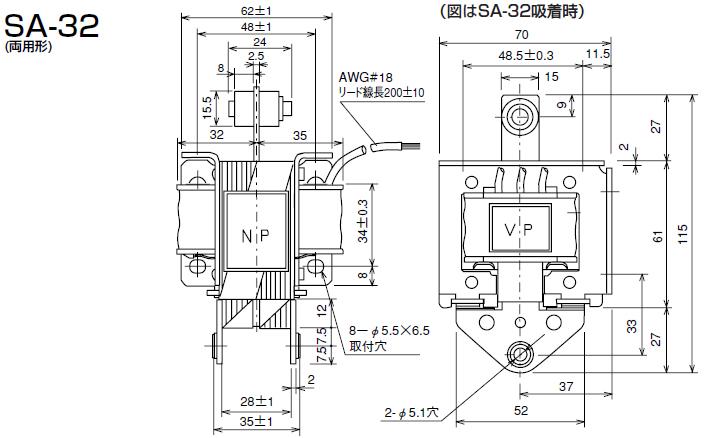

両用形

【主な仕様】
●定格周波数：50又は60Hz（3本リード)
●耐久回数：30万回(JIS C4554　耐久性試験に準ずる)
●絶縁種別：B種絶縁相当
●絶縁抵抗：DC500V　50MΩ以上
●耐電圧：AC1500V　1分間
●コイル温度上昇：85℃以下
●可動鉄心質量：350g
●総質量：1150g　

【主要構成材料】
●通電時間：連続定格
●可動鉄心：冷間圧延珪素鋼板
●固定・可動側板：冷間圧延鋼板
●プランジャガイド：黄銅・ナイロン樹脂成型品
●コイル絶縁：エポキシ含浸ポリエステルテープ処理(白）
●コイル：ポリエステル銅線
●リード線：耐熱ビニル電線（UL-1015）
●表面処理：黒色焼付塗装

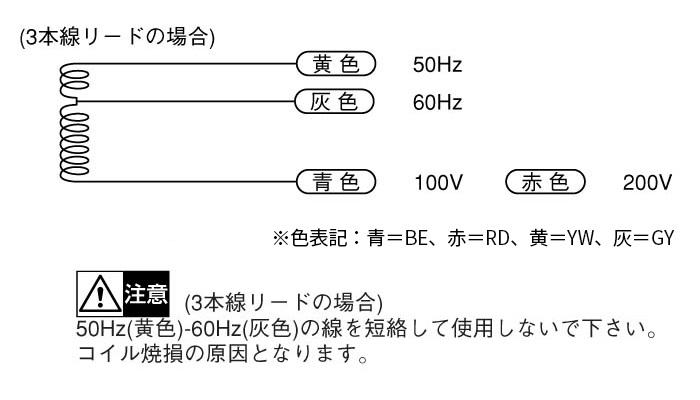

●リード線色：
100V－青/200V－赤/
50Hz－黄/60Hz－灰
※色表記
青＝BE、赤＝RD
黄＝YW、灰＝GY
●ストップゴム：NBR（黒）
