SFK-1H
当社オリジナルのオルタネート機構とＳ形マイクロスイッチを組み合わせたオルタネート形フットスイッチです。本体とカバーにそれぞれABS樹脂とポリカーボネート樹脂を用い、黒（本体）とグレー（カバー）のツートンカラーです。
【主な仕様】
●定格：AC250V 3A
●接点構成：1a
●動作：オルタネート
●キャブタイヤコード：VCTF 2心×0.75mm2×1m
●動作力：9.8N
●内蔵スイッチ：S形マイクロスイッチ
●質量：250g
●保護構造：IP30
●保護カバー：SCL-S SCH-S
※保護カバーはオプション品の詳細を参照下さい。
【構成材料】
●本体／カバー：ABS樹脂/ポリカーボネート樹脂
●戻しばね：SWP（ピアノ線）
●シャフト：SS400（鋼材）
●底板：SPCC(鋼板)
●色／塗装色：カバー：グレー 本体 ：黒
【共通仕様】
●絶縁抵抗／DC500V 100MΩ以上
●耐電圧／AC1500V/min
●使用周囲温度／-5～40℃
●使用周囲湿度／85％RH以下

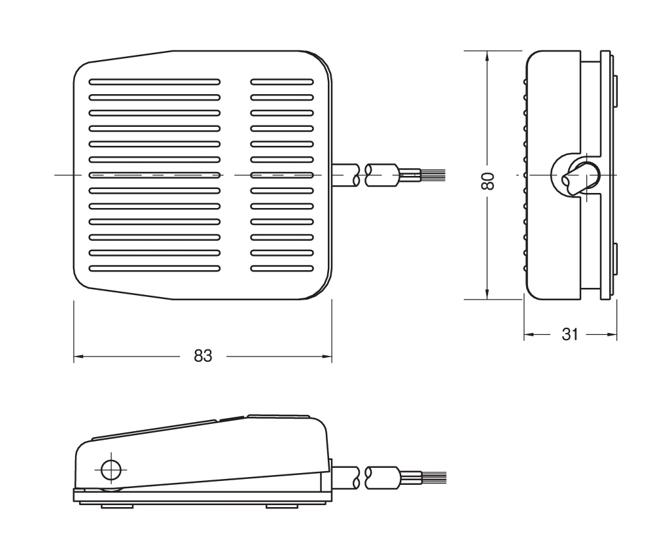

外形図
※外形寸法はSFK-1、SFK-1H、SFKF-1タイプです。
※キャブタイヤコード仕上がり外径：φ6.6mm

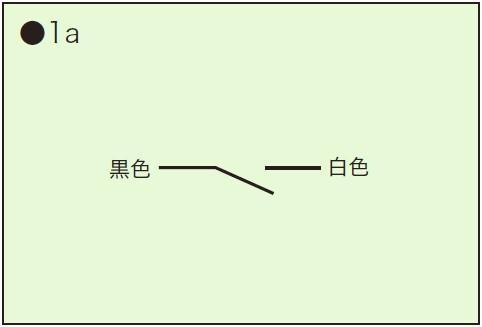

配線図
