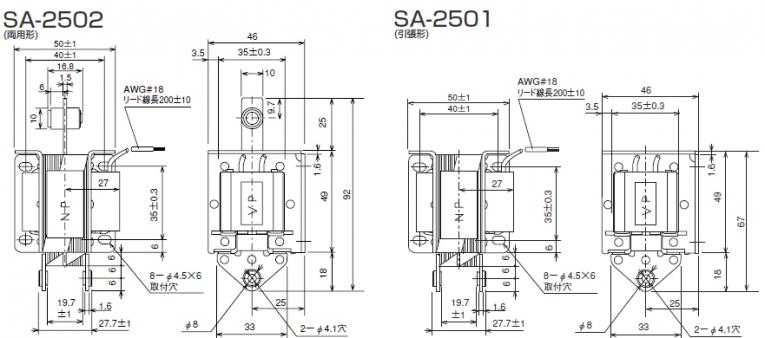

両用形

引張形

【主な仕様】
●定格周波数：50/60Ｈｚ共用（2本リード）
●耐久回数：50万回(JIS C4554　耐久性試験に準ずる)
●絶縁種別：B種絶縁相当
●絶縁抵抗：DC500V　100MΩ以上
●耐電圧：AC2000V　1分間
●コイル温度上昇：85℃以下
●可動鉄心質量：（SA-2502）125g、（SA-2501）120g
●総質量：（SA-2502）430g、（SA-2501）420g　

【主要構成材料】
●通電時間：連続定格
●可動鉄心：冷間圧延珪素鋼板
●固定・可動側板：冷間圧延鋼板
●プランジャガイド：コイルボビンと一体化したナイロン樹脂
●コイル絶縁：樹脂注型加工
●コイル：ポリエステル銅線
●リード線：耐熱ビニル電線（UL-1015）
●表面処理：黒色焼付塗装

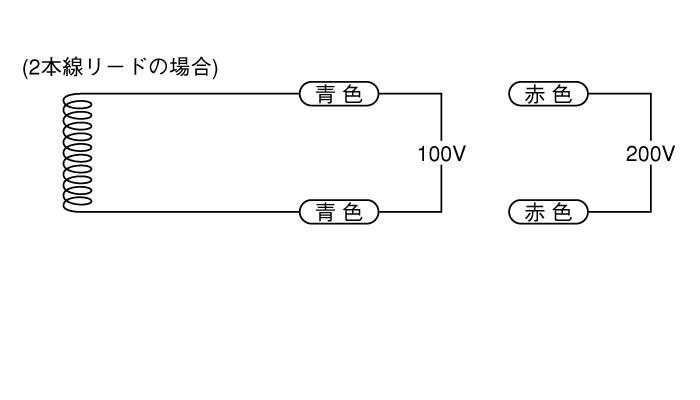

●リード線色：100V－青/200V－赤
●ストップゴム：NBR（黒）
